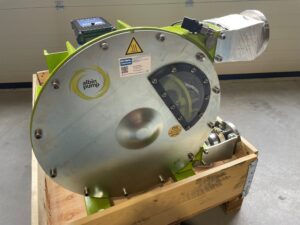

Slangenpomp voor Filterpers

Slangenpompen voor Filterpers Applicaties: Waarom een Lager Toerental Cruciaal is bij Oplopende Persdruk

Bij het scheiden van vaste stoffen en vloeistoffen in industriële processen is de combinatie van een filterpers (zoals een kamerfilterpers) en de juiste voedingspomp van essentieel belang. Slib, chemisch afval, abrasieve slurries en dikke substraten vragen om een robuuste pomptechnologie die bestand is tegen zware omstandigheden. De slangenpomp — ook wel peristaltische pomp genoemd — heeft zich bewezen als de absolute koploper voor deze veeleisende applicatie.

Het efficiënt vullen en napersen van een filterpers is echter geen statisch proces. De drukkarakteristiek verandert continu. In dit uitgebreide kennisartikel legt MOES Pompen uit hoe een slangenpomp werkt in filterpersapplicaties, en waarom het automatisch verlagen van het pomptoerental bij een oplopende persdruk de sleutel is tot een beter werkend systeem, minimale slijtage en een perfect droge filterkoek.

Het Werkingsprincipe van een Slangenpomp voor Filterpers

Een slangenpompen is een positieve verdringerpomp. De werking is even eenvoudig als geniaal: een flexibele pompslang ligt in een halfrond pomphuis. Een roterende rotor met rollers of schoenen drukt deze slang lokaal volledig dicht. Terwij de rotor draait, wordt het ingesloten vloeistofvolume vooruitgeduwd. Achter de roller opent de slang zich door zijn eigen elasticiteit, waardoor een krachtig vacuüm ontstaat dat nieuw medium aanzuigt.

Waarom een Slangenpomp Ideaal is voor Filterpersvoeding

Vergeleken met traditionele centrifugaalpompen of luchtgedreven membraanpompen biedt de slangenpomp bij filterpersen unieke voordelen:

• Geen mechanische afdichtingen of kleppen: Het medium komt alleen in contact met de binnenzijde van de slang. Er zijn geen as-afdichtingen die kunnen lekken of kleppen die kunnen verstoppen door vaste delen.
• Ongeëvenaarde droogloopbeveiliging: Een slangenpomp kan onbeperkt drooglopen zonder schade op te lopen, wat ideaal is als de toevoertank leeg raakt.
• Sterk zelfaanzuigend vermogen: Zelfs zware, viskeuze slurries worden moeiteloos uit diepe putten of buffers gezogen.
• Hoge drukcapaciteit: Kwalitatieve industriële slangenpompen, zoals de Albin modellen van MOES Pompen, bouwen probleemloos de benodigde druk op (tot wel 15 à 16 bar) om de filterpers effectief te voeden.

De Filtratiecyclus: Een Dynamisch Samenspel van Flow en Druk

Om te begrijpen waarom het toerental van de pomp moet variëren, moeten we kijken naar de opeenvolgende fasen van een filterperscyclus:

Fase 1: De Vullingsfase (Hoge Flow, Lage Druk)

Aan het begin van de cyclus zijn de kamers van de filterpers volledig leeg. De vloeistof kan ongehinderd door de filterdoeken stromen. In deze fase is er nauwelijks tegendruk. Het doel is om de pers zo snel mogelijk te vullen met slib. De slangenpomp draait nu op zijn maximale toerental om een hoog debiet (flow) te leveren.

Fase 2: De Koekopbouwfase (Dalende Flow, Oplopende Druk)

Naarmate er meer vaste delen achterblijven op de filterdoeken, ontstaat er een filterkoek. Deze koek vormt een steeds dikkere barrière voor de vloeistof. De weerstand in de pers stijgt, waardoor de persdruk oploopt. Omdat de pers vol raakt, kan er fysiek minder vloeistof per minuut doorheen. De benodigde flow neemt dus af.

Fase 3: De Na-persfase (Minimale Flow, Maximale Druk)

In de eindfase is de filterpers nagenoeg verzadigd. De filterkoek moet compact en zo droog mogelijk worden geperst. De druk bereikt zijn maximum (vaak tussen de 7 en 13 bar), terwijl de feitelijke vloeistofstroom (het filtraat dat uit de pers loopt) nagenoeg stagneert.

Het Belang van een Lager Pomptoerental bij Oplopende Druk

Als een slangenpomp in de na-persfase op dezelfde hoge snelheid (toerental) zou blijven draaien als tijdens de vullingsfase, ontstaan er technische en systeem problemen. Het verlagen van het toerental naarmate de druk stijgt, is om de volgende redenen cruciaal:

1. Drastische Vermindering van Slangslijtage (Standtijd)

De pompslang is het primaire slijtdeel van een slangenpomp. Bij elke omwenteling drukt een roller of schoen de slang plat onder hoge druk. Dit veroorzaakt mechanische stress en warmteontwikkeling in het rubber. De wetten van de frictie dicteren dat slijtage exponentieel toeneemt bij een combinatie van hoge druk en hoog toerental.
Door het toerental te verlagen wanneer de druk oploopt, wordt de mechanische belasting op de slangstructuur geminimaliseerd. Dit resulteert in een aanzienlijk langere standtijd van de slang, minder ongeplande productie-stops en lagere onderhoudskosten.

2. Voorkomen van Extreme Slipped (Interne Terugstroom)

Geen enkele verdringerpomp is 100% efficiënt bij maximale druk. Naarmate de druk in de filterpers stijgt, probeert de vloeistof via de compressiepunt van de roller terug te stromen (slip of ‘backflow’). Als de pomp te snel draait bij hoge druk, zorgt deze interne slip voor extreme wervelingen en lokale warmteontwikkeling exact op de plek waar de slang wordt dichtgedrukt. Dit kan leiden tot vroegtijdige slangbreuk. Een laag toerental geeft de slang de tijd om stabiel te sluiten en reduceert de thermische belasting.

3. Significante Energiebesparing

Het mechanische vermogen dat nodig is om een verdringerpomp aan te drijven, is direct gekoppeld aan het product van het debiet en de druk. Als de pomp in de na-persfase met een hoog toerental probeert te draaien tegen een dichte filterpers in, absorbeert de elektromotor enorm veel energie. Deze energie wordt niet omgezet in nuttige verplaatsing, maar in warmte en mechanische stress. Door het toerental via een frequentieregelaar terug te regelen naar het exact benodigde minimale debiet, dalen de energiekosten van de installatie drastisch.

4. Betere Kwaliteit van de Filterkoek

Een filterpers functioneert optimaal wanneer de druk geleidelijk en gecontroleerd wordt opgebouwd. Als een pomp met een te hoog toerental hard blijft pulseren tegen een bijna volle pers, kunnen er hydraulische schokken (waterslag) ontstaan. Deze pulsaties kunnen de reeds opgebouwde filterkoekstructuur beschadigen of fijne deeltjes door het filterdoek heen drukken (productdoorslag). Een rustig, laag toerental zorgt voor een constante, stabiele druk die de vloeistof optimaal uit de koek perst.

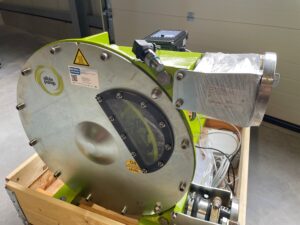

Hoe Wordt Toerentalregeling in de Praktijk Gerealiseerd?

Bij MOES Pompen configureren we geavanceerde systemen die dit proces volledig automatiseren. Hiervoor gebruiken we een slim samenspel van componenten:

[Filterpers] —> (Druksensor meet oplopende druk)



|

v

[Frequentieregelaar] <— (Stuursignaal past frequentie aan)

|

v

[Slangenpomp] ———- (Toerental daalt gecontroleerd)

• Drukgestuurde frequentieregeling (VFD): Een druksensor in de persleiding meet continu de actuele tegendruk van de filterpers. Dit signaal (bijvoorbeeld 4-20 mA) wordt naar een frequentieregelaar gestuurd. De regelaar is zo geprogrammeerd dat hij de frequentie (en dus het toerental) van de pompmotor stapsgewijs verlaagt naarmate de druk de vooraf ingestelde maximale waarde nadert.
• Pulsatiedempers: Omdat slangenpompen van nature een pulserende flow hebben, installeren we bij filterpersapplicaties een pulsatiedemper. Dit vlakt de drukpieken af, wat de druksensor een stabieler meetsignaal geeft en de filterdoeken extra beschermt.

Vergelijking: Pomptechnologieën voor Filterpersen

Om te illustreren waarom de slangenpomp met toerentalregeling de beste keuze is, vergelijken we de drie meest toegepaste systemen:

Kenmerk	Slangenpomp met Toerentalregeling	Luchtgedreven Membraanpomp (AODD)	Centrifugaalpomp
Slijtage bij abrasief slib	Zeer laag (geen kleppen/rotors in contact met medium)	Matig (kleppen en zittingen slijten snel)	Zeer hoog (waaier en pomphuis eroderen)
Energie-efficiëntie	Zeer hoog (optimaal elektrisch regelbaar)	Laag (perslucht is een dure energiedrager)	Matig tot laag (verspilt energie bij lage flow)
Drukbeheersing	Uitstekend (traploos via VFD tot ~15 bar)	Automatisch (stopt bij balansdruk, beperkt tot luchtdruk)	Beperkt (druk valt terug bij lagere flows)
Onderhoud	Eenvoudig (enkel de slang periodiek vervangen)	Complex (meerdere membranen, kogels en luchtschuiven)	Complex (as-afdichtingen en waaiers vervangen)

Kies voor de Expertise van MOES Pompen

Het correct dimensioneren van een slangenpomp voor een filterpers luistert nauw. Er moet rekening worden gehouden met de viscositeit van de slurry, de procentuele verhouding van de vaste delen, de gewenste cyclustijd en de maximale persdruk.

Bij MOES Pompen hebben we lange ervaring met het ontwerpen en leveren van complete, klantspecifieke pompsystemen voor filterpersen.

Wilt u uw filterpersproces optimaliseren of bent u op zoek naar een betrouwbare vervanging van uw huidige filterperspomp? Neem vandaag nog contact op met MOES Pompen voor een deskundig advies op maat!

Wilt u de efficiëntie van uw filterpers direct verbeteren? Laat ons weten wat uw specifieke slibkenmerken en gewenste bedrijfsdruk zijn, zodat we samen de optimale pompconfiguratie kunnen berekenen.
